|
|
|
|
| 金剛砂地面出現(xiàn)裂縫用環(huán)氧樹(shù)脂修補(bǔ) |

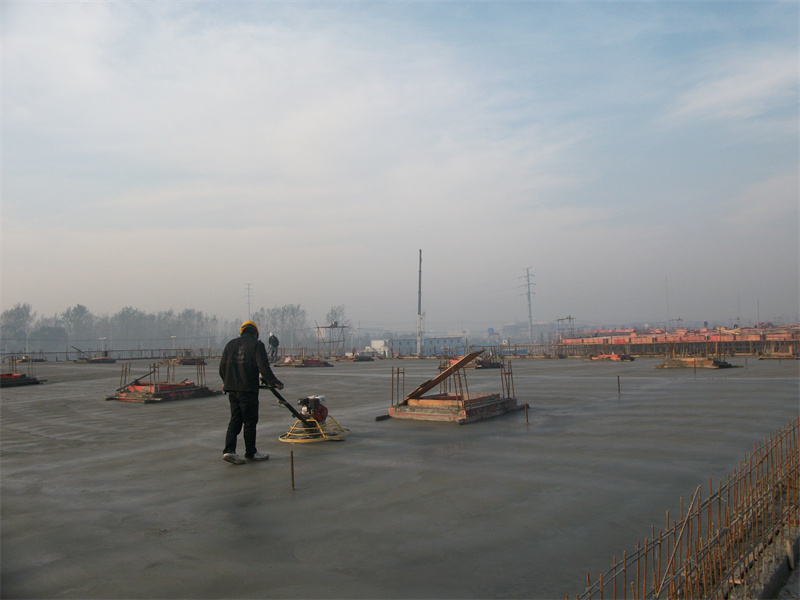

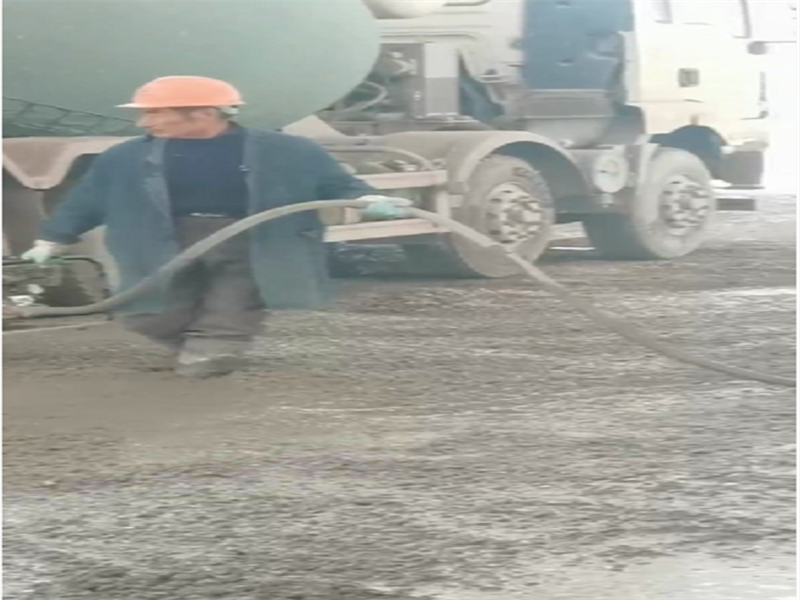

有時(shí)會(huì)出現(xiàn)金剛砂耐磨地坪施工完成后，發(fā)現(xiàn)混凝土裂縫出現(xiàn)的情況。一般無(wú)外乎原混凝土原料和澆筑的質(zhì)量、水量的變化、載荷及支承條件引起的變形、 接縫是否處理好以及溫度等源于混凝土內(nèi)部的位移。若出現(xiàn)以上幾種情況不及時(shí)對(duì)水泥地面做處理，水泥表面裂縫將會(huì)進(jìn)一步增加。出現(xiàn)的這種裂縫會(huì)影響到混凝土內(nèi)部的結(jié)構(gòu)整體性，更主要是的影響地坪面的整體外觀。而且，如果裂縫的長(zhǎng)短、寬窄、位移及變細(xì)裂縫可能還會(huì)導(dǎo)致其它問(wèn)題和麻煩的發(fā)生。我們一般會(huì)根據(jù)水泥基層裂縫修補(bǔ)目的和裂縫程度的不同，采用剛性或塑性材料，剛性材料常見(jiàn)為水泥基聚合物和環(huán)氧樹(shù)脂類(lèi)材料；塑性材料常見(jiàn)為改性瀝青油膏、塑料油膏、高分子密封材料等等，當(dāng)然需根據(jù)不同情況選擇修補(bǔ)材料。
在裂縫灌注修補(bǔ)材料中環(huán)氧樹(shù)脂是最常用的。環(huán)氧樹(shù)脂具有來(lái)源廣，粘度低，可灌性好，擴(kuò)散能力強(qiáng)，施工方便，有較高的機(jī)械強(qiáng)度，并能抵抗混凝土所遇到的大多數(shù)化學(xué)侵蝕，環(huán)氧樹(shù)脂可以灌入到0.05㎜的裂縫。利用低粘度的液態(tài)環(huán)氧樹(shù)脂重力作用來(lái)密封裂縫。用環(huán)氧樹(shù)脂漿料進(jìn)行表面修補(bǔ)，其處理要點(diǎn)是先清潔需處理的表面，然后用毛刷反復(fù)涂刷配置好的環(huán)氧樹(shù)脂漿料，每隔3～5min涂一次，至涂層厚度達(dá)到0.5mm左右為止。用這種處理方法的環(huán)氧樹(shù)脂漿料可滲入深度達(dá)5～15mm，能有效對(duì)微裂縫進(jìn)行鉚固，防止其繼續(xù)擴(kuò)散。
|
| 【返回】 |
|
|
